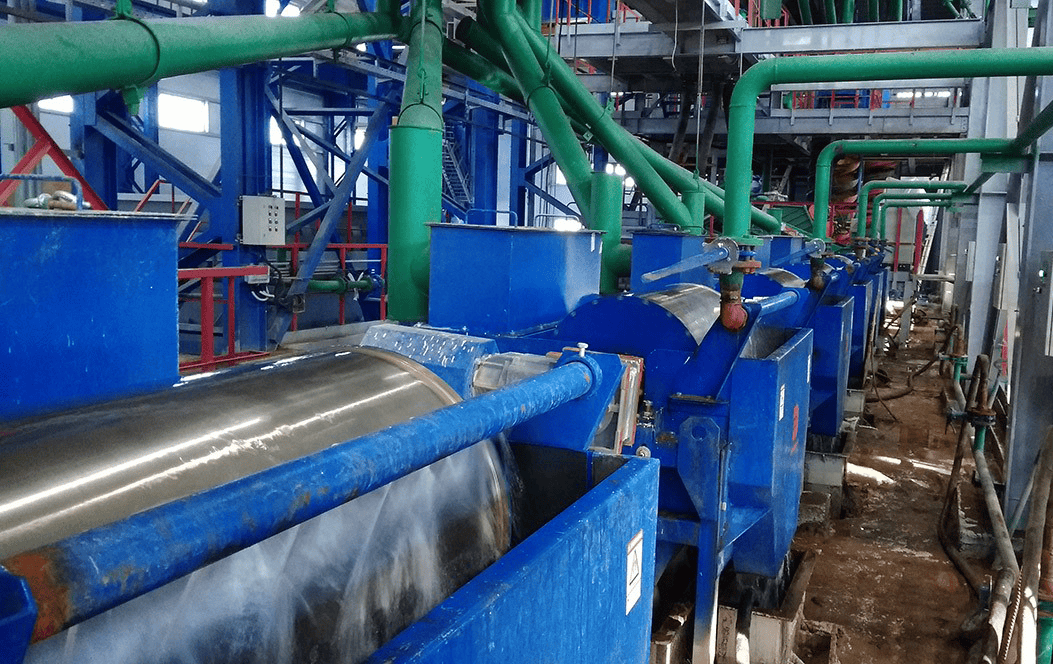

Магнитный сепаратор для железной руды: как повысить извлечение Fe и снизить потери в хвостах

Практическое руководство по выбору, настройке и оценке эффективности мокрых барабанных магнитных сепараторов.

На железорудной обогатительной фабрике результат определяет не паспортная производительность отдельного аппарата, а вся технологическая цепочка: раскрытие минералов при измельчении, классификация, плотность пульпы, гранулометрический состав питания, магнитные свойства минералов и режимы разделения. Поэтому при выборе горно-обогатительного оборудования главный вопрос звучит так: какое извлечение железа и какое качество концентрата обеспечит магнитный сепаратор на конкретной руде?

Для магнетитовых руд основой схемы обычно является мокрая магнитная сепарация низкой интенсивности. Для более сложного сырья, содержащего гематит, мартит и другие средне- и слабомагнитные минералы, могут потребоваться аппараты с повышенной или регулируемой интенсивностью магнитного поля. Окончательный выбор необходимо подтверждать лабораторными или опытно-промышленными испытаниями.

Какие показатели оценивают на фабрике

Эффективность магнитной сепарации нельзя оценивать только по одному параметру. Обычно анализируют несколько показателей:

• содержание Fe в концентрате — характеристику качества конечного продукта;
• извлечение Fe — долю железа из питания, перешедшую в концентрат;
• выход концентрата — отношение массы концентрата к массе питания;
• потери Fe с хвостами — количество железа, оставшееся в хвостовом продукте.

Рост извлечения не всегда означает улучшение процесса: при чрезмерном захвате сростков может снизиться содержание Fe в концентрате. Поэтому оптимальный режим определяют по совокупности показателей.

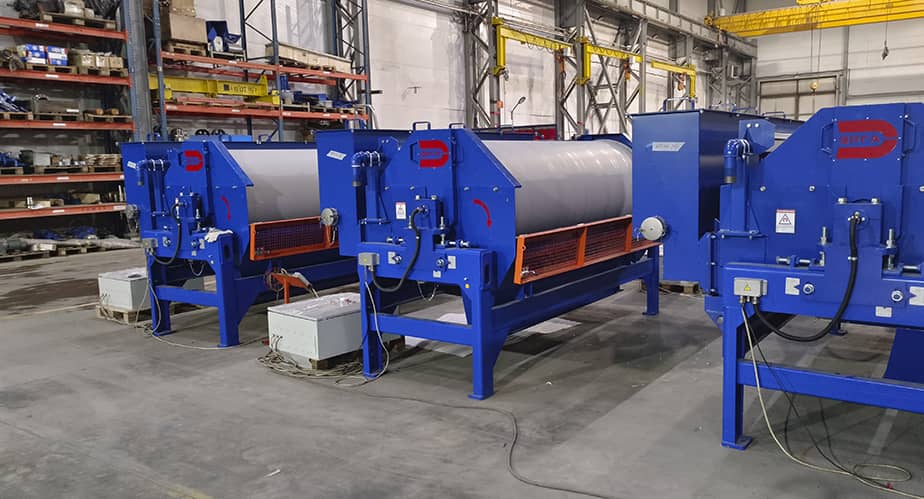

Мокрый магнитный сепаратор МБС для магнетитовых руд

Мокрый барабанный сепаратор непрерывно извлекает магнитную фракцию из пульпы. В рабочей зоне магнитные частицы удерживаются магнитной системой на поверхности вращающегося барабана и выводятся из зоны разделения. Немагнитная фракция уходит в хвостовой продукт.

Для магнетитовых руд МБС является базовым аппаратом технологической схемы. В зависимости от требований к извлечению и качеству концентрата применяют одну или несколько стадий: первичную сепарацию, перечистку и контрольную операцию. Количество стадий определяется содержанием магнетита, степенью раскрытия минералов, гранулометрией и требованиями к конечному продукту.

ЭРГА МБС предназначен для мокрого непрерывного обогащения сильномагнитных руд и нерудных материалов. Для оборудования заявлена индукция магнитного поля 0,08–0,4 Тл и диапазон извлекаемых магнитных включений 0,005–10 мм. Эти значения следует рассматривать как технические характеристики аппарата, а не как универсальную гарантию результата на любой руде.

Магнитные сепараторы серии МБС: в чем разница?

Максимальная индукция не является самоцелью. Важно обеспечить подходящее распределение магнитного поля и градиент в рабочей зоне с учетом крупности, степени раскрытия и магнитной восприимчивости частиц, не ухудшая селективность.

Почему железо уходит в хвосты

Потери Fe в хвостах связаны не только с конструкцией сепаратора. Причина может находиться на предыдущих или последующих стадиях схемы.

Минералогические причины

• недостаточная степень раскрытия магнетита после измельчения;
• наличие сростков магнетита с пустой породой;
• окисление магнетита и снижение магнитной восприимчивости;
• чрезмерно тонкие частицы и шламы, которые хуже извлекаются из-за гидродинамики пульпы.

Технологические причины

• неподходящая плотность или расход пульпы;
• слишком высокая нагрузка на аппарат;
• неоптимальные скорость вращения барабана, зазор или положение магнитной системы;
• нестабильная гранулометрия и содержание магнитного железа в питании.

На практике контролируют гранулометрический состав, степень раскрытия, содержание Fe и магнитной фракции, плотность и расход пульпы, скорость барабана, магнитную индукцию, нагрузку, а также распределение Fe по питанию, концентрату и хвостам.

Замена ПБМ на МБС ЭРГА: практический пример настройки

Замена устаревшего оборудования на современный сепаратор может снизить потери магнитного железа, однако результат зависит от состояния схемы и правильного подбора режимов. Преимущество необходимо подтверждать сравнительными испытаниями на сопоставимом сырье.

В июле 2026 года специалисты ЭРГА совместно с представителями заказчика определяли оптимальные технологические параметры мокрых барабанных магнитных сепараторов МБС-П, установленных на первой стадии мокрой магнитной сепарации. Подбирались частота вращения барабана, зазор и положение магнитной системы для МБС-П 900×2500 и МБС-П 1200×3000.

По акту ввода оборудования в эксплуатацию были зафиксированы следующие потери магнитного Fe за операцию:

Для МБС-П 1200×3000 при изменении зазора и положения магнитной системы показатель потерь изменялся с 1,3 до 0,7 %. Это показывает, насколько сильно настройка влияет на работу даже одного и того же аппарата.

При этом приведенные данные характеризуют настройку МБС-П и сами по себе не являются прямым сравнением с ПБМ. Для количественной оценки эффекта замены необходимо провести испытания на одном и том же сырье по единой методике отбора и анализа проб, сравнив извлечение Fe, содержание Fe в концентрате и потери с хвостами.

Когда стандартной настройки недостаточно

На действующей фабрике питание редко бывает постоянным: меняются содержание магнитного железа, крупность продукта измельчения, степень раскрытия и минералогический состав. Режим, оптимальный для одной партии руды, может оказаться неэффективным для другой.

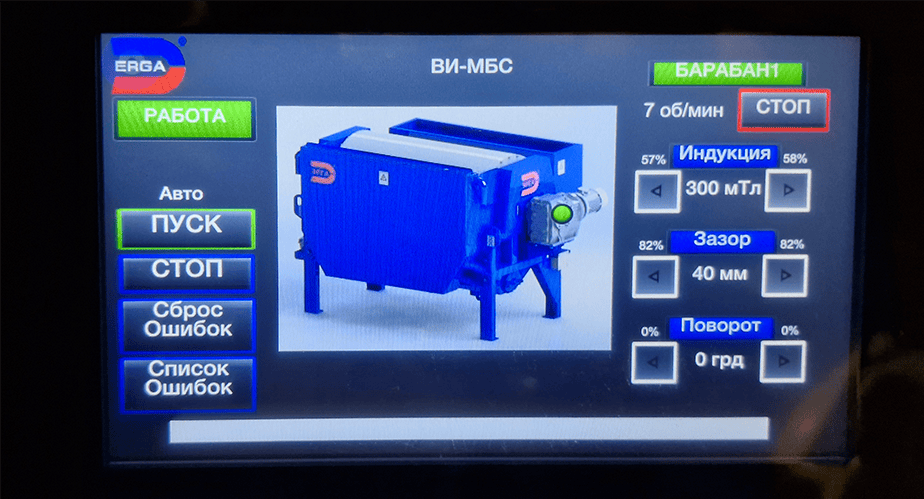

В таких условиях полезна регулируемая магнитная система. ВИ-МБС с автоматизированной системой управления позволяет изменять магнитную индукцию в диапазоне 0,1–0,6 Тл, а также адаптировать рабочие параметры к фактическому питанию. Это особенно важно, когда необходимо одновременно удерживать извлечение Fe и контролировать засорение концентрата пустой породой.

При изменении свойств питания особенно важна возможность оперативно оценивать состояние оборудования и параметры процесса. Для этого ЭРГА развивает интеллектуальные системы автоматизации, включая решения для удаленного мониторинга и контроля технологических параметров в режиме реального времени.

Как подобрать магнитный сепаратор

Подбор начинается не с выбора модели, а с характеристики питания и постановки металлургической задачи. Для первичной оценки нужны:

• крупность и гранулометрический состав питания;
• содержание Fe и доля магнитной фракции;
• минералогический состав и степень раскрытия;
• плотность и расход пульпы;
• требуемая производительность по твердому и по пульпе;
• целевые значения извлечения, содержания Fe в концентрате и допустимых потерь в хвостах.

Рекомендуемый порядок подбора:

• проанализировать пробу питания;
• определить минералогические и магнитные свойства материала;
• провести лабораторные или опытно-промышленные испытания;
• подобрать индукцию, зазор, положение магнитной системы и скорость барабана;
• проверить баланс железа и стабильность показателей на нескольких пробах;
• после подтверждения режима выбрать типоразмер и конфигурацию оборудования.

Для магнетитовой руды обычно рассматривают мокрый магнитный сепаратор МБС. Если требуется более высокая интенсивность воздействия или регулирование режима под переменное питание, дополнительно оценивают МБС-ВИ и ВИ-МБС с автоматизированной системой управления.

Частые вопросы

Какой сепаратор выбрать для магнетитовой руды?

Для сильномагнитной магнетитовой фракции обычно рассматривают мокрые барабанные сепараторы МБС. Окончательный выбор зависит от крупности, степени раскрытия, содержания магнитного железа и требуемых показателей.

Можно ли подобрать аппарат только по производительности?

Нет. Необходимо учитывать производительность по твердому и пульпе, плотность, крупность, содержание магнитной фракции, режим измельчения и технологическую задачу.

Когда нужен ВИ-МБС?

Когда свойства питания меняются и требуется регулировать магнитную индукцию и другие параметры рабочей зоны, а также когда схема рассчитана на извлечение средне- и слабомагнитных включений.

Как доказать эффективность замены ПБМ?

Провести сравнительные испытания на сопоставимом сырье с одинаковыми режимами подготовки материала и единой методикой анализа. Сравнивать нужно не только потери, но и извлечение Fe, содержание Fe в концентрате и выход продукта.

Вывод

Эффективность магнитной сепарации определяется не максимальной индукцией и не паспортной производительностью отдельно взятого аппарата. Результат формируется всей схемой: раскрытием минералов, гранулометрией, плотностью пульпы, нагрузкой и настройкой магнитной системы.

ЭРГА МБС подходит для непрерывного извлечения сильномагнитной фракции из пульпы, а регулируемые и высокоинтенсивные решения позволяют адаптировать процесс к более сложному или нестабильному питанию. Инженерный подбор по результатам испытаний помогает снизить потери Fe в хвостах, стабилизировать качество концентрата и повысить эффективность обогащения.

Специалисты ЭРГА подбирают оборудование для обогащения полезных ископаемых с учетом характеристик питания, результатов испытаний и технологического задания заказчика. Такой подход помогает снизить потери Fe в хвостах, стабилизировать качество концентрата и повысить эффективность обогащения.
